整車介紹：

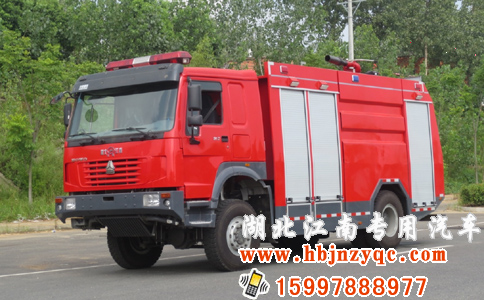

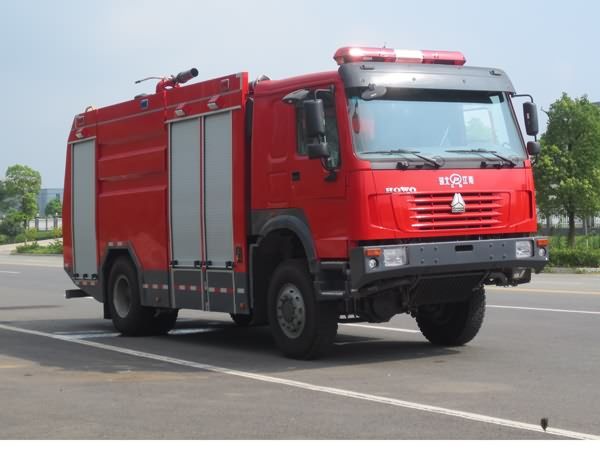

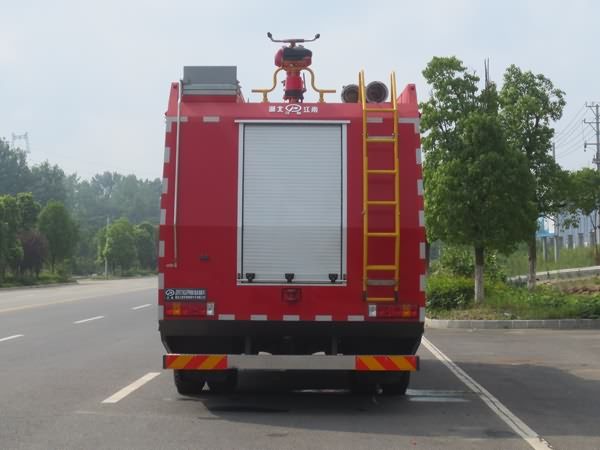

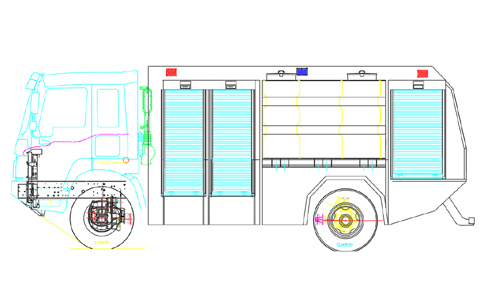

JDF5170GXFPM60型泡沫消防車、JDF5170GXFSG60型水罐消防車，采用重汽ZZ2187N5227E1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝單排駕駛室，可乘坐2人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水4000kg（PM60）/6000kg（SG60），泡沫液量2000kg（PM60），裝備了上海雄真消防設備有限公司生產CB10/60-XZ型低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（PM60）或PS60W(SG60)型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：）并已列入工信部汽車新產品公告，CCCF正在申報中。
主要參數
1、整車主要參數
|
外廓尺寸 |
8182×2550×3760mm |
|
最大總質量 |
17300kg |
|
載液量 |
泡沫車載水4000kg，泡沫2000kg，水罐車載水6000kg |
|
最高車速 |
90km/h |
|
消防泵額定流量 |
60L/s 1.0MPa |
|
消防炮額定流量 |
泡沫車：48L/s 1.0MPa 水罐車：60L/s 1.0MPa |
|
消防炮射程 |
泡沫車：泡沫≥50m 水≥55m 水罐車：≥70m |
|
比功率 |
226/17.3=13.17 |
|
接近角/離去角 |
33°/13° |
|
型號 |
ZZ2187N5227E1 |
|
制造商 |
中國重型汽車集團限公司 |
|
發動機額定功率 |
228kw |
|
發動機排量 |
9726ml |
|
發動機排放標準 |
GB17691-2005國 = 5 \* ROMAN V |
|
驅動形式 |
4×4 |
|
軸距 |
4300mm |
|
最大允許總重 |
17300kg |
|
最小轉彎半徑 |
≤18m |
|
變速箱 |
手動 |
|
取力器 |
|
消防泵
|
型號 |
CB10/60型低壓車用消防泵 |
|
形式 |
中低壓離心式 |
|
額定流量 |
60L/s @1.0MPa |
|
出口額定壓力 |
1.0MPa |
|
最大吸深 |
7m |
|
引水裝置 |
自帶滑片泵 |
|
引水時間 |
最大吸深時≤50s |
|
管道材質 |
優質無縫鋼管 |
|
吸水管路 |
泵房后側設一個DN150吸水口 |
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 |
|
出水管路 |
泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 |
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
|
型號 |
PS60W |
|
制造商 |
成都威斯特消防機械有限公司 |
|
回轉角度 |
360°水平回轉 |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
流量 |
60L/S |
|
射程 |
≥70m |
